便攜短路接地線的常規配置，臨時接地棒種類展示
2018年10月24日
便攜短路接地線是電力檢查、維修經常使用的產品，主要分為母排和線路兩種，母排接地線是使用在室內的電力設備上，線路接地線主要是室外的電力線路上使用。那么日常電力工作中經常使用的便攜短路接地線的常規配置有哪些？臨時接地線的種類有哪些呢？下面看金能電力為您分享：
便攜短路接地線的常規配置（如下圖）
|
型號 |
種類 |
電壓等級 |
橫截面積 |
接地線規格 |
配罟 |
適用范圍 |
|
JN-JDX |
常規型 |
0.4KV |
25mm2 |
4*1.5+12m |
1米接地棒地卡 |
變電站 |
|
10kv |
25mm2 |
3*1+5m |
0.5米接地棒地卡 |
變電站 |
|
35kv |
25mm2 |
3*2+8m |
1米接地棒地卡 |
變電站 |
|
110kv |
35mm2 |
3*6+6m |
2節2米接地棒地卡 |
變電站 |
|
220kv |
35mm22 |
3*6+6m |
2節3米接池棒地卡 |
變電站 |
|
500kv |
50mm2 |
15m/根*3根 |
鴨嘴線夾地卡 |
鐵塔 |
|
10kv |
25mm2 |
3*1.5+10.5m |
1米接地棒地釘 |
線路 |
|
35kv |
25mm2 |
3*2+18m |
1米接地棒地釘 |
線路 |
|
110kv |
35mm2 |
15m/根*3根 |
鴨嘴線夾地卡 |
線路 |
|
220kv |
35mm2 |
15m/根*3根 |
鴨嘴線夾地卡 |
線路 |
|
個人保安線 |
380v |
16mm2 |
3*1.5+3m |
鉗子地卡 |
橫擔/線路 |
|
380v |
16mm2 |
4*1.5+5m |
鉗子 |
橫擔/線路 |
|
電纜分支箱接地線 |
10kv |
25mm2 |
3m + 1.5m |
0.5米桿地卡 |
電纜分支箱 |
|
環網柜接地線 |
10kv |
25mm2 |
3*1+2m |
肘形電纜頭地卡 |
環網柜 |
接地線的常見規格：10平方、16平方、25平方、35平方、50平方、75平方、90平方、95平方、120平方、150平方；
接地線的常見分類
環網柜接地棒
產品名稱：環網柜接地線
產品型號：JN-JNX
線芯材質：優質裸銅線
絕緣材料：優質絕緣電纜護套層

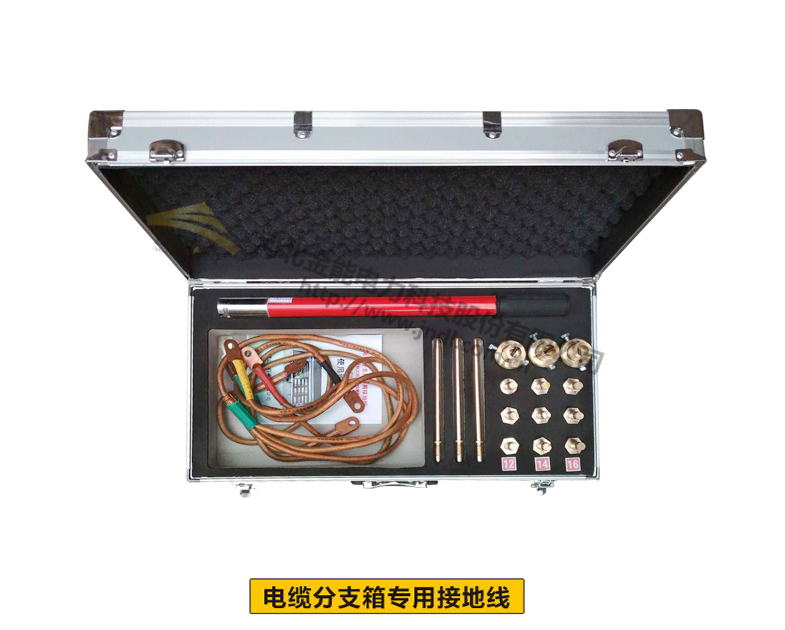

電纜分支箱接地棒
產品別名：(PVC)接地軟銅線
產品材質：紅銅+玻璃鋼環氧材質
產品組成：導線端線夾(接地棒)、分相短路線、匯流管、接地主線、接線鼻、接地端子及臨時接地極和接地操作棒；
平口螺旋接地棒
產品名稱：平口螺旋接地棒
產品型號：JN-NL
適用于：母排
平口手握接地線
產品名稱：平口手握接地線
產品型號：JDX-NS
適用于：母排
雙簧掛鉤式接地線
產品名稱：雙簧掛鉤式接地線
產品型號：JDX-WS
適用于：線路
猴頭式接地棒
產品型號:JN-WL
適用于：線路

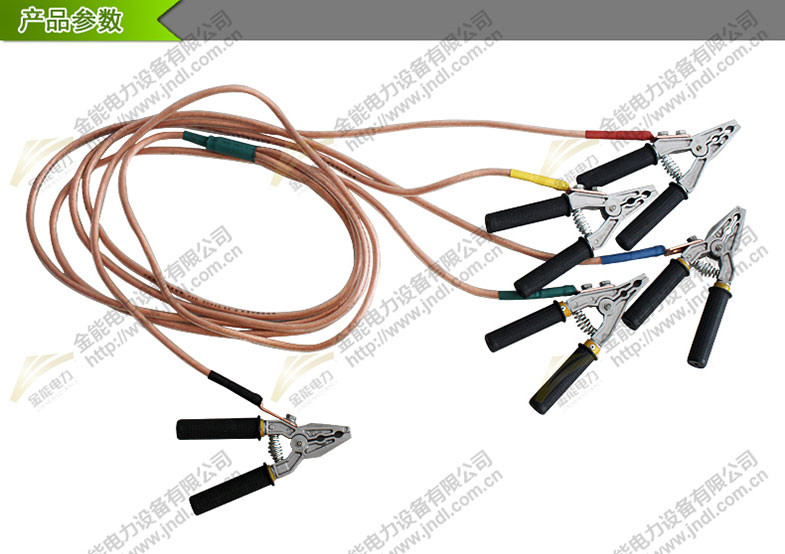

個人保安線
產品名稱：個人保安線
產品構成：鉗子和地夾；
適用于：線路
